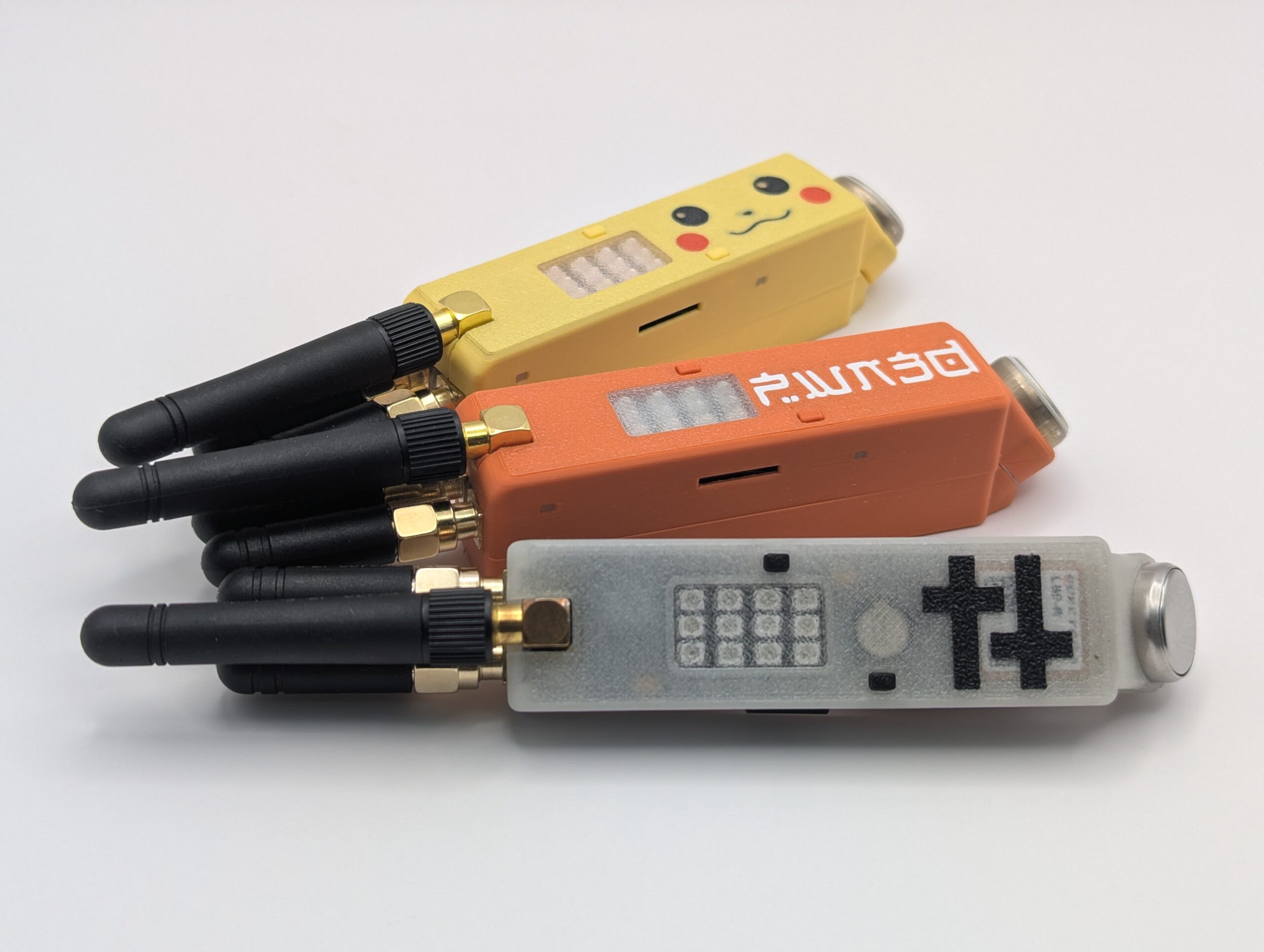

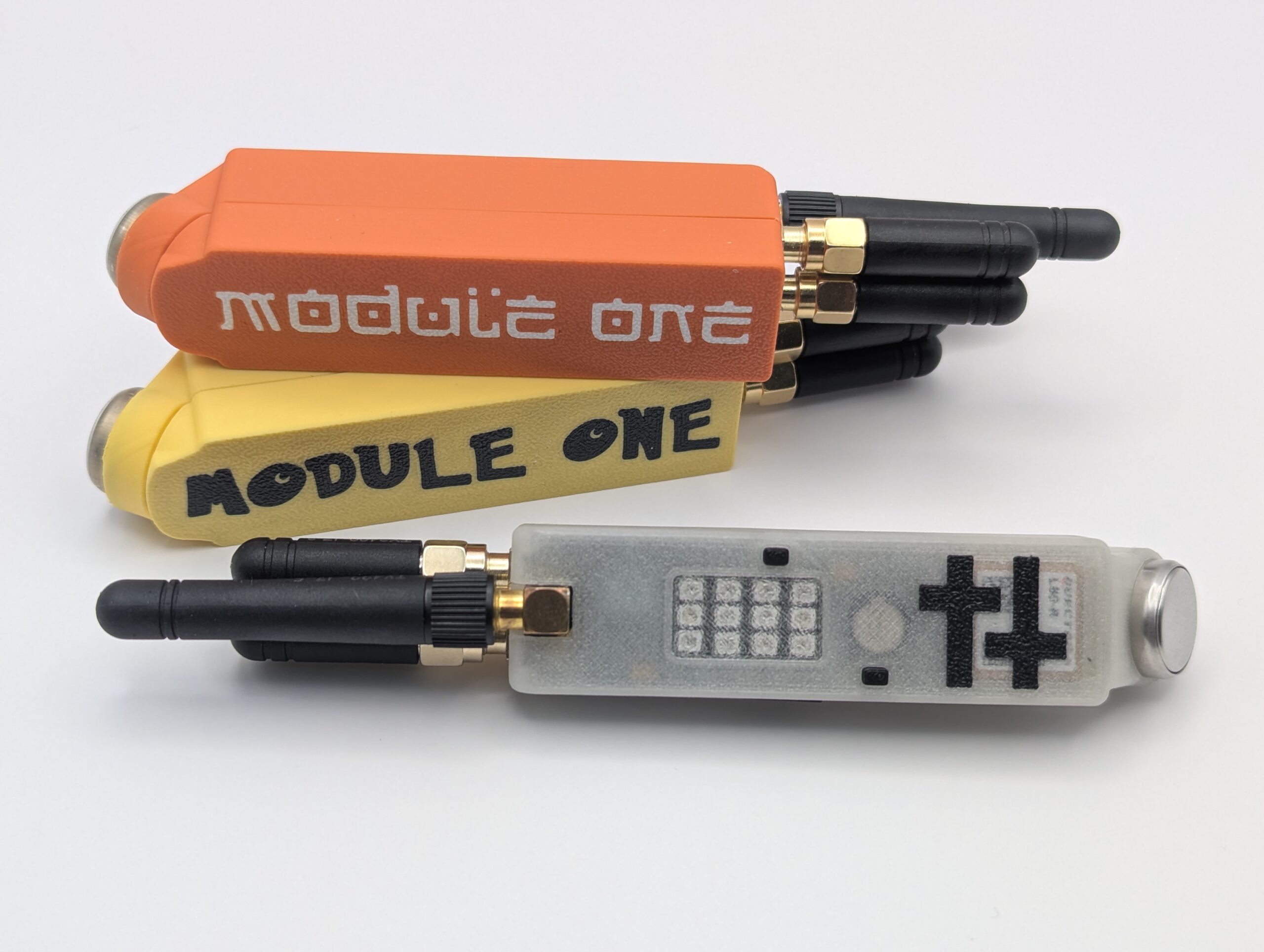

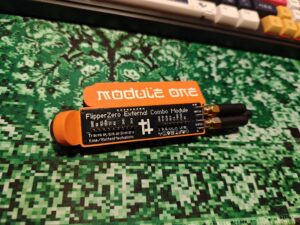

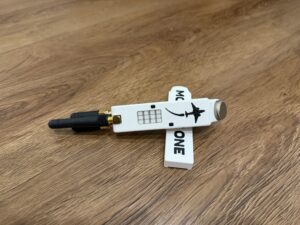

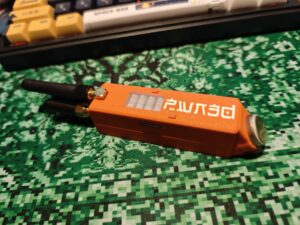

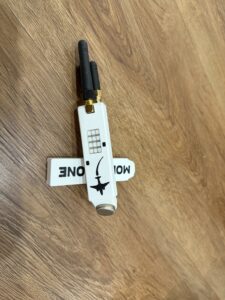

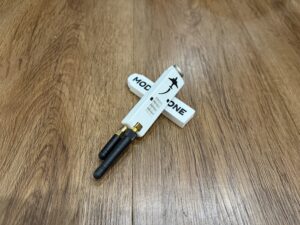

Внимание, в стоимость модуля включен индивидуальный дизайн, фотографии в карточке приведены для примера, помимо стандартных цветов (Оранжевого, Чёрного и Белого) можно сделать любой цвет из доступных пластиков, выбрать надписи и шрифт или вообще сделать свой логотип.
Выбирать можно (и нужно) не только цвет корпуса, а ещё и надписей, кнопок, защиты для пинов, всё обсуждается и доступна максимальная кастомизация.
Казалось бы, старого комбо вполне достаточно, куда ещё больше компонентов то? Но нет, народ требовал хлеба и зрелищ больше модулей в одном и его было не остановить…

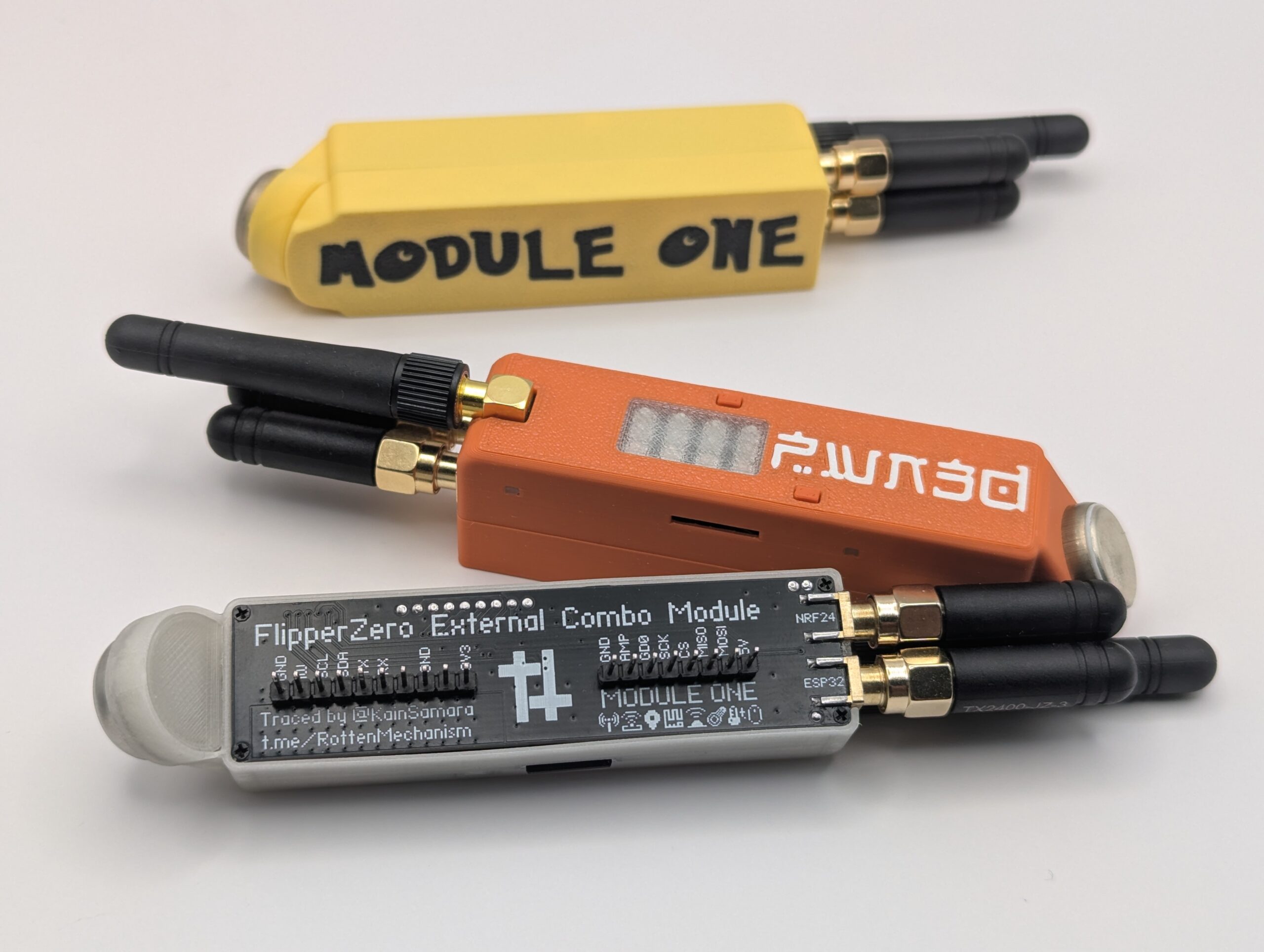

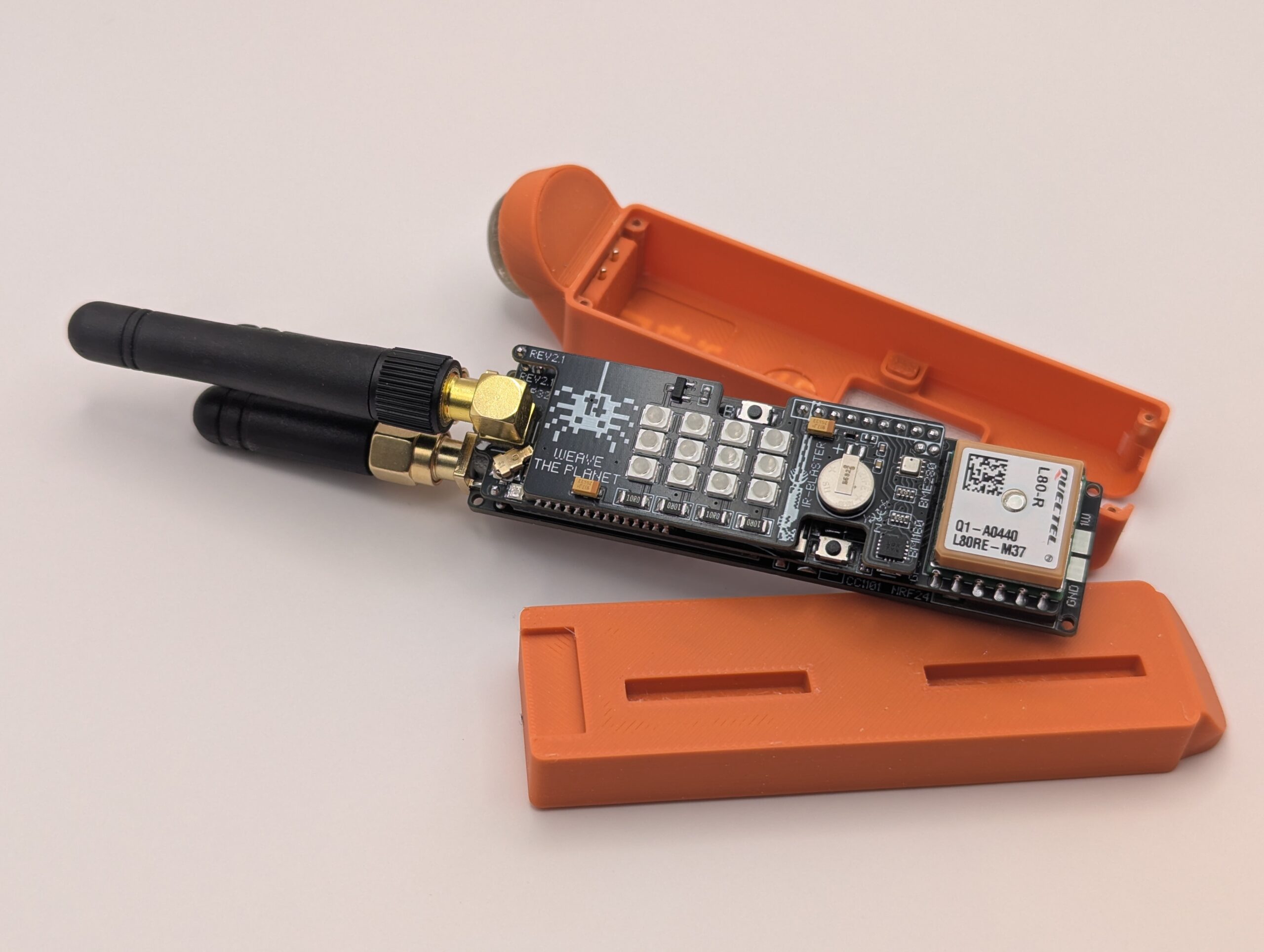

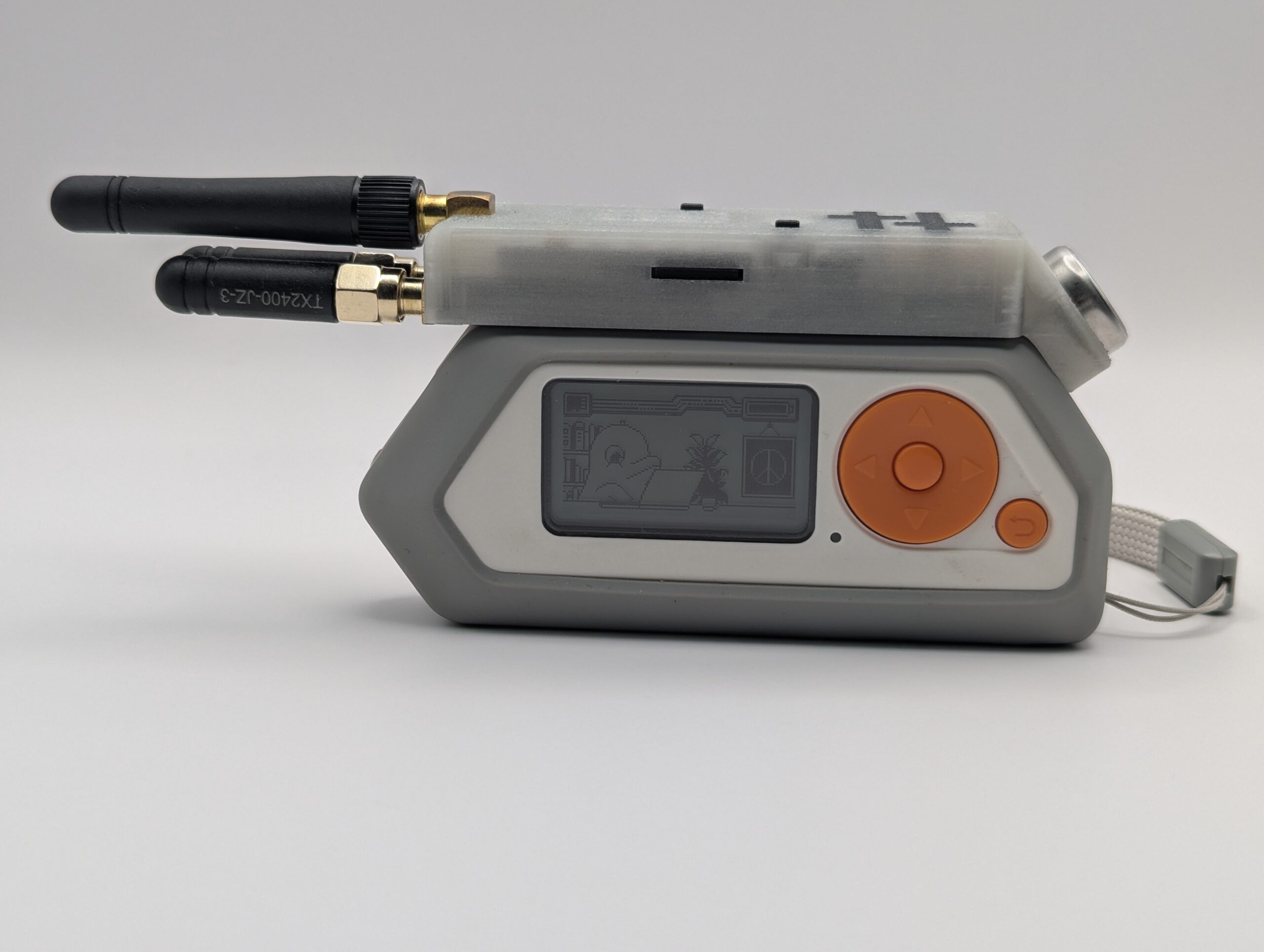

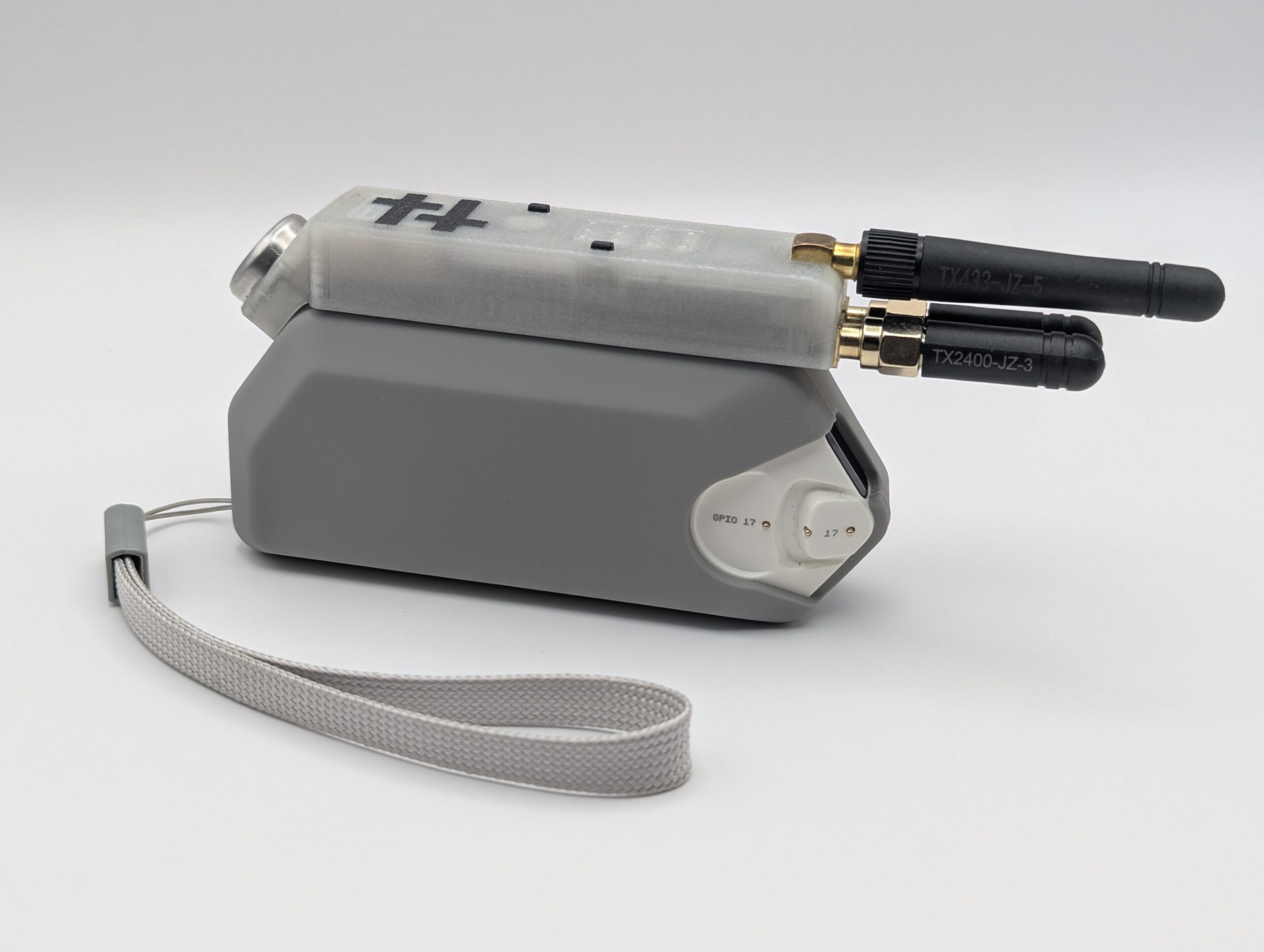

В данном модуле максимально компактно в 3 этажа разместились:
- E07-433M20S (Sub-GHz модуль на 433 МГц с усилителем на передачу) с отстроенной и проверенной на специальном оборудовании антенной, для существенного увеличения дальности работы Sub-Ghz.
- E01-2G4M27SX (NRF24L01 на 500мВт, 2,4 GHz, с усилителем и внешней антенной) для эксплуатации атаки MouseJack на своих уязвимых донглах беспроводных мышей.
- ESP32 (WROOM-32UE N4, 802,11 B/G/N 2,4 GHz) c прошивкой Marauder на борту — позволяет изучать уязвимости своих Wi-Fi4 сетей, антенна выведена также внешняя, а благодаря запаяному слоту для microSD карточки, можно сохранить PCAP файлы для последующего анализа (microSD карта в комплект поставки не входит). Для обновления данного сабмодуля необходимо использовать стандартную прошивку ESP32Marauder для плат v6.1. Обновиться можно через SD карту или полную прошивку, например через веб-флешер. Мануал по обновлению можно найти тут.
- GPS-Модуль Quectel L80 (L80RE-M37 Со Встроенной Патч-Антенной) позволяет использовать приложения для прямой работы, а так же режимы Subdrive в Sub-GHz для сохранения координат пойманных сигналов и Wardrive в ESP32Marauder. Переключение автоматическое в зависимости от режима работы модуля.
- IR-Blaster Инфракрасный модуль имеет на борту 12 ИК-светодиодов с линзами 15° на каждом и позволяет значительно увеличить радиус работы флиппера в инфракрасном диапазоне.
- BME280 Температурный датчик c влажностью и барометром. Находится внутри корпуса, отображает температуру скорее платы (при использовании ESP32 или NRF24 она нагревается сильнее обычного), но вполне может показывать температуру окружающей среды после длительного простоя.
- BMI160 (Airmouse) Превратить ваш Flipper Zero в аэромышку.

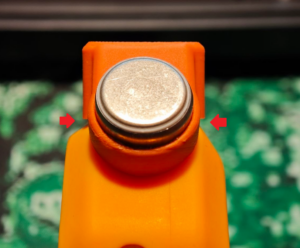

- iButton Внешняя таблетка, выведенная сбоку для удобства использования, раз и навсегда решит вашу проблему с родными пого-пинами и эмуляцией ключей 1-wire.

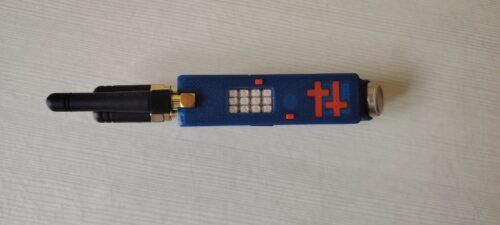

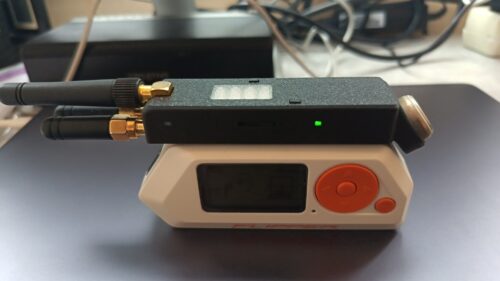

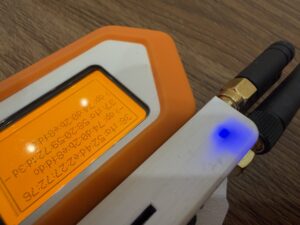

У модуля на верхней части имеется две кнопки, дальняя (над окошком IR) нужна для перевода ESP32 в режим прошивки, а ближняя осуществляет переключение режима работы между сабмодулями. При нажатии на неё индикатор на передней грани загорится цветом текущего режима, при повторном нажатии произойдёт смена режима. По прошествии нескольких секунд индикаторный светодиод погаснет, чтобы не тратить лишнюю энергию.
В зелёном режиме работает E07-433M20S и GPS подключен в RX TX на GPIO флиппера и его можно использовать в режиме Subdrive и в отдельных приложениях.
В синем режиме работает E01-2G4M27SX, можно использовать любые приложения для NRF24. GPS также подключен в RX TX на GPIO флипа и его можно использовать в приложениях.
В зелёном и синем режиме модуль практически не кушает батарейку, если не используется и его можно спокойно оставлять воткнутым, флиппер уйдёт в napping. В красном режиме ESP32 подключается напрямую в 3.3v, поэтому после использования переключайте на любой другой, иначе быстро посадите акум.
В красном режиме работает ESP32, можно использовать ESP32Marauder. GPS подключен напрямую к ESP и его можно использовать в режиме Wardrive.
Остальные сабмодули работают во всех режимах. Перед входом в Sub-GHz или в соответствующее приложение для NRF обязательно проверяй правильность выбранного режима, а то поймаешь зависон по SPI-шине (при работе в SubGhz зависнет на пустом экране, а приложения NRF просто не заработают).

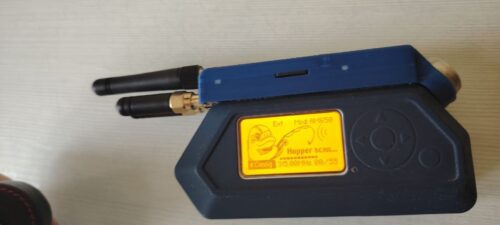

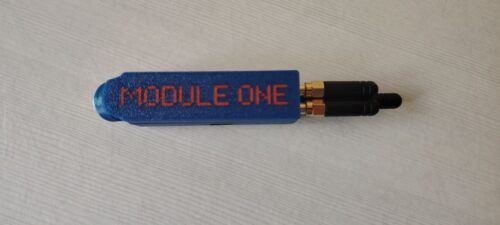

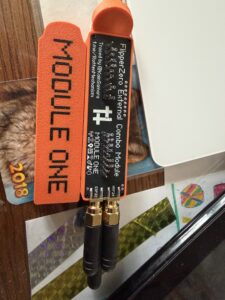

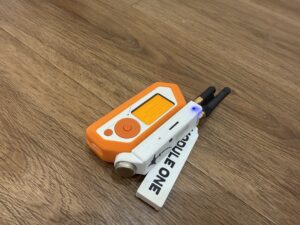

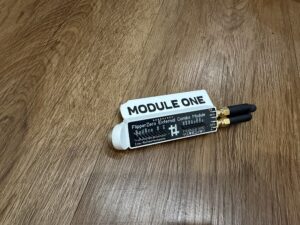

Общение с Rotten Mechanism мне понравилось он всегда на связи и всегда поможет если воникли какие либо вопросы по использованию модуля,при заказе мы обсудили цвет девайса и его логотип (это вы можете выбрать сами) а так же приятным бонусом было что доставка абсолютно БЕСПЛАТНО ( включена в стоимость) По мне покупка даннгого девайса оправдала себя на все 100% Миниатюрный,мощный,присутствуют всё необходимое на борту. По крайней мере лично я не вижу смысла покупать кучу модулей и отдать такую же сумму а может даже и больше и перетыкать их туда сюда)))
Спасибо Rotten Mechanism за предоставленный продукт 5+

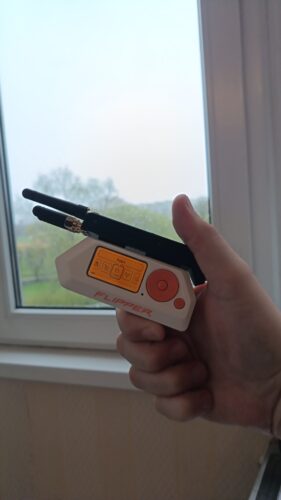

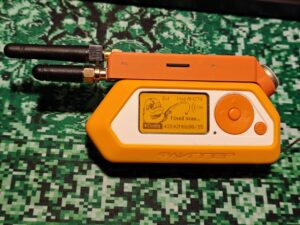

Похоже что с тремя антеннами подозрительно выгляжу.
